Поворотная лестница: чертежи и как сделать своими руками

Лестница на второй этаж своими руками из дерева с поворотом на 90: создание качественной конструкции

Приобретение готовых изделий сопровождается дополнительными затратами. Не получится полностью контролировать процесс изготовления отдельных элементов. Усложнится решение нестандартных задач. При наличии элементарных навыков лестница на второй этаж своими руками из дерева с поворотом на 90 будет создана достаточно быстро и без ошибок. Но для предотвращения лишних трудностей понадобится предварительная подготовка. Для этого пригодятся данные, приведенные в этой статье.

Разные конструкции и определение основных параметров

Так как в дальнейшем будут упоминаться специальные термины, лучше сразу пояснить некоторые определения.

Косоуры выполняют функции опор. Именно на эти элементы устанавливают ступени. Тетива прикрывает элементы крепления. Вместо плавного поворота могут использоваться площадки.

Подступенки – это не обязательный элемент

Без этих вставок даже крупная конструкция выглядит легче. На рисунке хорошо видно, что без подступенков обеспечивается хорошее естественное освещение. Недостатком является необходимость использования более толстых заготовок для ступеней. Это обеспечит отсутствие деформаций под весом пользователей в процессе эксплуатации.

Это специфическое название образовано от немецкого слова bolz (болт). Таким приспособлением скрепляют между собой ступени для обеспечения жесткости конструкции.

Конструкция крепится к стене с применением анкеров и кронштейнов

В этом варианте косоуры, больцы и другие видимые опорные части не используются. Внутри толстых ступеней скрыт прочный каркас. Он присоединяется к стене с помощью крупных анкерных болтов. Несмотря на внешнюю простоту, реализация такого проекта базируется на сложном точном расчете. Применяются усиленные элементы крепления. Явным недостатком является полное отсутствие перил.

В этом варианте дополнительная опора создана струнами. Они же повышают уровень безопасности

Статья по теме:

Фото лестниц на второй этаж в частном доме. В статье мы рассмотрим какие бывают конструкции, в чем преимущества металлического каркаса, как правильно осветить прямые и винтовые лестницы, а также рекомендации специалистов, которые необходимо учитывать при монтаже.

Какой материал лучше применять

Чтобы сделать лестницу на второй этаж своими руками без лишних затруднений, рекомендуется применение древесины. Недостатки иных материалов приведены ниже.

Деревянная обшивка строительной конструкции

Важно! При выборе материала оценивают внешний вид, трудность обработки, необходимость защитных мероприятий и условия эксплуатации. Комплексная проверка перечисленных параметров поможет принять правильное решение в конкретной ситуации.

Последний вариант не слишком сложно реализовать самостоятельно. Здесь надежное основание можно создать из бетона, кирпича. Но далее рассмотрены сооружения, целиком из дерева. Этот материал легче. Он хорошо поддается обработке, что упрощает изготовление изделий сложной формы. Ремонт и модернизация также будут выполнены без лишних затруднений и затрат.

Следует только отметить некоторые особенности разных видов древесины:

  • Сосна – самый «демократичный» материал. Она стоит недорого, но надо выбирать изделия высших сортов. Следует помнить о том, что сучки снижают прочность, а некоторые крупные дефекты значительно ухудшают эстетические характеристики.
  • Изделия из дуба – прочные и надежные, устойчивые к истиранию. Этот материал дорогой, но разовая инвестиция в долговечную конструкцию вполне может быть экономически целесообразной.
  • Но такую сложную форму перил создать можно только при наличии хороших профессиональных навыков.
  • Лиственница успешно противостоит процессам гниения. Она лишь немного уступает дубу по твердости, но стоит дешевле.
  • Детали из бука портятся при повышенной влажности. Их надо хорошо защищать пропитками и лаковыми покрытиями, чтобы предотвратить образование трещин.

Дубовая лестница выглядит респектабельно

Какими параметрами отличается лестница на второй этаж своими руками из дерева с поворотом на 90°

К следующим иллюстрациям сделаны примечания. Они поясняют важные особенности разных вариантов.

Здесь угол поворота несколько больше 90°

Чтобы гармонично вписать лестницу в интерьер пришлось сделать изогнутые перила. Их значительная ширина необходима для обеспечения достаточной жесткости на нижнем участке. Верхняя часть опирается на строительные конструкции дома.

Поворотная площадка размещена на высоте более 1 метра

Такая конструкция занимает много места. Но подобное решение необходимо при большой высоте потолков. Для получения отличных эстетических характеристик нижняя видимая часть лестницы полностью закрыта деревянными панелями. В подоконнике создан вырез. Это — пример того, как важно при установке новых конструкций учитывать параметры определенного помещения.

Сосновая лестница на второй этаж своими руками из дерева с поворотом на 90 градусов

Подобный проект реализовать не слишком сложно. Здесь использованы недорогие материалы. Небольшое количество элементов и отсутствие сложных форм также надо отнести к явным преимуществам. Несмотря на простоту, изделие вполне функционально. Оно соответствует современному дизайну.

Особенности лестницы на второй этаж своими руками из дерева с поворотом на 180°

Такое решение увеличивает занимаемую площадь. Но оно необходимо для создания плавного подъема при большом расстоянии между этажами.

В этой винтовой лестнице поворот создан плавно, по всей высоте. Центральный столб выполняет функции основной опоры

Алгоритм расчета лестницы на второй этаж своими руками

В следующей таблице приведены значения, которые опытные профессионалы рекомендуют использовать при расчетах размеров деревянной лестницы на второй этаж:

Параметр Величина Примечание
Угол подъема по отношению к горизонтали 20 – 45 градусов Здесь указаны предельные значения. Лучше использовать диапазон от 25 до 36 градусов.
Высота одной ступени От 12 до 23 см Как и в предыдущем случае, средний уровень – самый комфортный.
Максимальная/минимальная глубина забежной ступени 40/10 При других размерах пользоваться лестницей будет неудобно.
Читайте также:
Резиновый клей: лучший вариант для склеивания резины, водостойкий быстросохнущий и каучуковый, 88 Н и СА,

Надежная опора на ступеньку будет обеспечена при глубине последней, не меньше длины стопы. Но и чрезмерное увеличение не нужно. Для предотвращения ошибок учитывают нормальную длину шага от 60 до 64 см. Проверяют правильность расчета следующей формулой: 2В+Ш=62 см, где В и Ш, высота и ширина ступеней соответственно.

Для создания чертежей лестницы на второй этаж своими руками из дерева используют традиционные инструменты, компьютеры, специализированное ПО. В любом случае можно применять следующий алгоритм действий:

Угол наклона и предназначение лестницы

На этом рисунке видно, что при ограниченном свободном пространстве приходится использовать слишком крутые подъемы. В таких случаях применяют трапы, иные специальные конструкции.

Выдвижная лестница применяется по мере необходимости. В сложенном состоянии она убирается под декоративное покрытие потолка

Статья по теме:

В данной публикации мы поговорим о типах лестничных конструкций и разберемся, каким образом рассчитать все основные размеры. Выполнить расчет лестницы онлайн помогут специально разработанные нашей командой калькуляторы.

Пошаговая инструкция для изготовления лестницы из дерева на второй этаж

Для работы понадобятся:

  • Топор, дрель, молоток, напильник, ножовка с полотном по дереву.
  • Обрезная доска с толщиной от 40 до 50 мм; брус для силового каркаса (100 х 100 мм), балясины и поручни.
  • Саморезы, анкера, иные крепежные изделия.
  • Строительный уровень, угольник.
  • Пропитки, защитные и декоративные лаки.

Эта пошаговая инструкция деревянную лестницу своими руками поможет создать без ошибок:

Практические рекомендации

В этом списке собраны советы, которые упростят реализацию проекта:

  • Такие сооружения лучше размещать в нежилых помещениях.
  • Простую лестницу на чердак своими руками (с площадкой) сделать проще, чем конструкцию с забежными ступенями сложной формы.
  • Внешний вид должен соответствовать параметрам интерьера.
  • Если на второй этаж будут перемещаться крупногабаритные и тяжелые вещи, характеристики конструкции изменяют определенным образом.

Свободное пространство под маршами используют для монтажа шкафов, иных мест хранения

Общий вывод

Лестницу на второй этаж своими руками из дерева с поворотом на 90 градусов создать можно с отличными потребительскими и эстетическими характеристиками. Для этого надо внимательно подготовиться с учетом сведений, изложенных в данной статье. Если изготовление отдельных элементов вызывает затруднения – поручите соответствующие работы профессионалам.

Лестница на второй этаж своими руками из дерева с поворотом на 90: правильный расчет и монтажные работы

Время чтения: 10 минут Нет времени?

Отправим материал вам на e-mail

О тличным украшением загородного дома является добротная деревянная лестница. Данная конструкция выполняется из различных материалов. Загородный дом в несколько ярусов обязательно обустраивается подобным элементом. Лестница на второй этаж своими руками из дерева с поворотом на 90 градусов должна обеспечивать комфортное передвижение по ней. Важнейшими моментами при изготовлении такого сооружения является точные расчеты и правильный монтаж. От качества монтажных работ зависит безопасное перемещение жильцов.

Маршевая поворотная конструкция

Виды лестничных конструкций

Есть несколько разновидностей подобных лестниц на второй этаж:

  • Маршевые сооружения – это несложные системы, которые могут содержать один или несколько маршей. В основном это прямолинейные детали со ступенями. В одном марше не должно быть более 16 ступеней.

Добротная маршевая система

  • Винтовые разновидности подходят для малогабаритных помещений. Они представляют собой конструкции, вокруг которых по спирали поднимаются ступени. Подобное сооружение может быть возведено в любом месте комнаты, даже в центральной части.

Изысканная винтовая конструкция с поворотом на 90 град.

  • Комбинированные системы выглядят как дугообразное и криволинейное сооружение. Они сочетают элементы винтовой и маршевой конструкций.

  • Конструкции на больцах являются бескосоурными системами. При этом ступени устанавливаются к стене, а между собой соединяются больцами.

Устройство варианта на больцах

Еще в момент проектирования стоит продумать, какого типа будет конструкция и из какого материала.

Полезная информация! Поворотные маршевые системы применяются при ограниченном пространстве. В индивидуальных коттеджах особой популярностью пользуются изделия из дерева.

Варианты поворотных лестничных изделий

Маршевые лестницы на второй этаж, выполненные своими руками из дерева, с поворотом на 90 могут отличаться размещением деталей и общим видом. Подъемный механизм монтируется на косоуры или тетивы. Устройство бывает открытым или закрытым. Марш для подъема делается прямым или поворотным.

Поворотные конструкции делятся на разновидности:

  • Г-образная имеет схему, когда два пролета размещаются под 90 градусов друг к другу.

  • П-образная отличается поворотом на 180 градусов. Пролеты размещаются в параллельном положении друг к другу. Расстояние, соединяющее их, представляет собой площадку и обладает выходом на этаж или между ярусами.

К сведению! В некоторых случаях в одной модели используется несколько базовых конструкций. Подобные изделия называются комбинированными.

Статья по теме:

Лестницы на второй этаж в частном доме. Подробный обзор существующих видов лестниц и практическое руководство по монтажу в отдельном материале.

Лестница на второй этаж своими руками из дерева с поворотом на 90: монтируем самостоятельно

Качественную и удобную лестницу на второй этаж своими руками из дерева с поворотом на 90 градусов можно смонтировать своими руками или купить готовые элементы подобных систем. В обоих случаях разрабатывается предварительный проект, и производятся необходимые замеры сооружения, а также высоты пролета.

Читайте также:
Покрасить межкомнатные двери не сложно: 3 важных нюанса покрытия краской

В помощь:

Дополнить и расширить информацию о самостоятельном расчете и монтаже лестниц из дерева с поворотом на 90° поможет специальная публикация в профессиональном online-журнале о ремонте и строительстве HouseChief.ru.

Самые популярная древесина для производства

Нужно ответственно подойти к подбору качественных материалов для сооружения изделия. Древесина считается самым оптимальным вариантом. Она легко подгоняется, а также относится к бюджетным способам.

Для создания удобных систем стоит рассмотреть следующие варианты:

  • Клен характеризуется устойчивостью и прочностью на изгиб. Но в подобной древесине могут появляться трещины.

Система из клена

  • Бук может использоваться в помещениях, где нет повышенной влажности.

Вариация из бука

  • Дуб относится к одним из лучших строительных материалов. Он отличается твердостью и прочностью.

Дубовые лестницы являются самыми надежными и дорогими

  • Лиственница характеризуется стойкостью к гниению и считается прочным и твердым материалом.

Изысканный вариант из лиственницы

  • Можно выбрать бюджетный вариант сосну.

Бюджетный вариант из сосны

Для монтажных работ потребуется электролобзик, шуруповерт, ножовка, стамеска, угольник и уровень. Подбирается материал из обрезных досок, опорных и вспомогательных брусьев, а также крепежных деталей.

Полезная информация! Перед применением древесный материал высушивают и покрывают защитными водоотталкивающими растворами.

Особенности расчетов

Прежде чем приступить к монтированию лестницы на второй этаж своими руками из дерева с поворотом на 90 необходимо разработать чертеж. В процессе применяются специальные формулы.

Составление проекта требует знаний об основных элементах конструкции:

  • Ступени делятся на поворотные, выполняющие поворот конструкции, и прямые.
  • Несущие опоры могут быть тетивными или косоурными.

Составные элементы изделия

Чтобы выполнить идеальную конструкцию необходимо знать следующие параметры:

  • Расстояние проема от самого верхнего подступенька до угловой части забежной ступеньки.
  • Ширину ступенек. Необходимый минимум 120 мм.
  • Ширина пролета (марша) не берется меньше 80 см.
  • Самая большая высота ступеньки 220 мм.

Графический расчет маршевой лестницы с забежными ступенями

Правильный расчет ступеней

Полезная информация! К самым практичным конструкциям относятся модели со стойкой посередине. Они отличаются простотой сборки и хорошими эксплуатационными характеристиками.

Как выполнить расчет лестницы с поворотом: чертежи и схемы

При самостоятельном проектировании нужно предусмотреть следующие моменты:

  • Ширину и высоту ступеней. Так как величина среднего шага равняется 60 см, то ширину и высоту одной ступени вычисляют по следующей формуле: 2b+c=60. При этом с и b представляют собой размеры ступеней.
  • Рассчитывается угол наклона ступеней. Не стоит ради экономии пространства делать слишком крутую конструкцию. Оптимальный угол наклона варьируется от 25 до 35 градусов.
  • При расчете поворотных ступеней нужно учесть, что размер меньшей стороны должна быть около 100 мм. А перекрытие поворотного узла над предыдущим имеет значение около 50 мм.

Устройство и параметры ступенек

Расчет лестницы зависит от ширины проема в перекрытии и высоты помещения

Угол наклона зависит от назначения лестницы

Видео: самый простой способ расчета самостоятельно

Монтаж несущей конструкции

Лестница на второй этаж своими руками из дерева с поворотом на 90 выполняется с монтажа несущих конструкций. При этом производятся следующие действия:

  • Производится выпиливание косоуров. Сначала делается шаблон в виде треугольника с прямым углом и размеченными размерами высоты подступени и глубины ступеньки. Выполняется разметка и выпиливание элементов. Торцевые части хорошо шлифуются.

Разметка будущего косоура с помощью металлического уголка

Готовые к монтажу косоуры

  • Для крепежа косоуров производится монтирование столбов с опорами. Брус закрепляется с помощью специальных крепежных компонентов. Также может бетонироваться в пол.
  • К деталям перекрытия косоуры монтируются саморезами и болтами. Деталь внизу вставляется в опорный брусок. При этом вытачивается паз. Для лучшего крепежа готовится смесь из клея с опилками.

Креплению косоура к перекрытию

  • Пристенная деталь монтируется аналогичным способом вверху. В нижней части фиксируется при помощи металлического уголка. На всех этапах производства используется уровень.

Инструкция по монтажу

Монтаж ступеней и сборка конструкции

Лестница на второй этаж делается своими руками из дерева с поворотом на 90 из одинаковых ступеней, которые вырезаются по шаблону.

Из площадки производятся забежные ступеньки. Они выпиливаются по чертежу. При этом линии должны выходить из одного угла. После производства всех элементов, они обрабатываются лаком и специальным защитным составом.

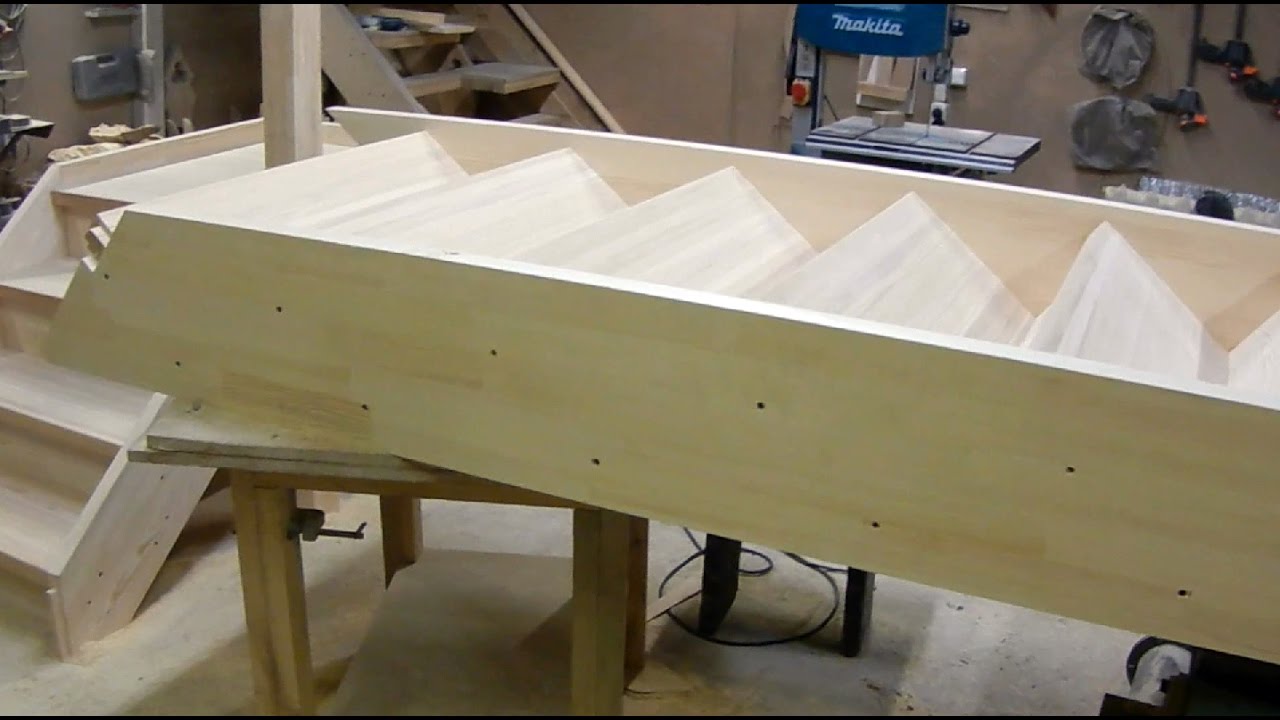

Выполняется тетива для марша, который находится внизу. Выпиливаются пазы, в которые будут устанавливаться ступени. Выступающие части наружной тетивы маскируются торцами забежных ступеней.

Полезный совет! Не следует делать заготовки, которые плотно входят между ступенями. Чтобы конструкция была прочной на многие годы, выполняются небольшие зазоры.

Монтаж перил и балясин

Важную роль в обустройстве интерьера играют детали для декорирования – балясины и перила. Для закрепления балясин к ступеням применяются шканты. Дополнительно производится обработка смолой и клеем. Для крепления перил по всей длине делается паз, куда заходит рейка прибитая к балясинам. Готовую лестницу нужно обработать машинкой для шлифовки или наждачкой. Затем выполняется окрашивание или покрытие морилкой или лаком.

Схемы крепления перил и балясин

Полезный совет! Балясины лучше расположить на каждой ступени, что обеспечит большую прочность конструкции.

Полезные советы

Лестница из древесины требует особого ухода. Для этого предпринимаются следующие меры:

  • Уборка производится мокрой тряпкой без применения моющих средств.
  • Поверхность протирается сухой тряпкой с добавлением воска.
  • Нельзя допускать пересушивания конструкции.
  • Необходимо вовремя устранять все неполадки: скрипы, расклейку мест соединений и ослабление крепежных деталей.
Читайте также:
Разведение порошка серебрянки для покраски металла

Роскошная конструкция из древесины

Полезная информация! Подобная система дает усадку. Поэтому не стоит ее сразу крепко монтировать. Она должна отстояться несколько недель.

Монтаж собственными силами и правильный уход позволят создать прочное и красивое изделие, которое прослужит многие годы.

Видео: монтаж деревянной лестничной конструкции в доме

Экономьте время: отборные статьи каждую неделю по почте

Лестница

Деревянная лестница является отличным украшением загородного дома. Для рационального использования пространства часто устанавливают Г-образную лестничную конструкцию с забежными ступенями или промежуточной площадкой. Поворотная лестница имеет достаточно сложную конструкцию, а ее изготовление требует точных расчетов основных параметров и грамотного монтажа.

Выбор оптимального вида лестницы для дома

К выбору типа лестничной конструкции следует подойти взвешенно, учитывая планировку и габариты дома, возраст жильцов и дизайн помещения. Необходимо заранее определить материал изготовления, габариты конструкции и то, как будет использоваться пространство под лестницей.

Каждый тип лестничного сооружения имеет свои особенности в плане установки и использования. К числу наиболее популярных лестниц для дома относятся следующие конструкции.

Маршевая лестница проста в изготовлении и монтаже, но занимает большую площадь в комнате. Такую конструкцию можно разместить вдоль стены или установить посредине помещения. Прямая конструкция не подходит для маленьких домов, где на счету каждый квадратный метр. Ее удачной альтернативой является поворотная лестница на второй этаж. Своими руками создать такой подъем не сложно, главное – выполнить правильные расчеты.

Поворотные лестницы обладают рядом достоинств:

  • компактность – занимают немного места, при этом оптимальные параметры конструкции сохраняются;
  • удобство эксплуатации – безопасны для ходьбы детей и людей пожилого возраста;
  • эстетичность – поворотные лестницы красиво смотрятся в интерьерах разного стилевого направления.

Важно! Лестница поворотной конфигурации на 90° обычно размещается в углу. Вывести поворот можно на любом участке. Направление движения для идущего человека практически незаметно и не снижает удобство передвижения.

Поворотные лестницы бывают двух типов: с площадкой или забежными ступенями. При выборе надо учесть, что чем меньше число поворотных ступеней, тем удобнее перемещение по ним.

Винтовые лестницы незаменимы при обустройстве ограниченного пространства. Минусы конструкции: низкая пропускная способность и сложности в подъеме крупных предметов.

Интересный вариант – комбинированная лестница с элементами маршевой и винтовой конструкции. Смотрится очень красиво и изысканно.

Основные требования к лестницам

Угловые лестницы проектируются с учетом общих требований:

  1. Рекомендуемая высота просвета от лестницы до потолка составляет 2 м. Если габариты помещения не позволяют, то расстояние от ступеней до потолка рассчитывается так: рост самого высокого члена семьи плюс 10 см.
  2. Ширина лестницы во многом определяет комфортность передвижения:
    • 1,5 м – высокий уровень комфортна, возможность подъема по лестнице сразу нескольких человек;
    • 1-1,2 м – средняя степень комфортности;
    • 0,8-1 м – допустимо только для маршевых конструкций, установленных вдоль стены;
    • 1,1 м – минимально возможная ширина для маршевых лестниц.
    • менее 0,8 м – уместно для вспомогательных лестниц.
  3. Угол наклона лестницы в жилых помещениях должен составлять от 20° до 45°. Наиболее комфортным считает подъем под углом в диапазоне 24-37°.
  4. Оптимальная высота ступеней – 12-22 см.
  5. Край проступи не должен быть меньше 4-х см.
  6. Требования к забежным ступеням:
    • максимальная глубина в широкой части – 40 см;
    • минимальная глубина в узкой части – 10 см;
    • глубина всех ступеней в середине должна быть одинаковой, минимальная ширина – 20 см.
  7. При разработке чертежа лестницы на второй этаж своими руками необходимо контролировать выполнение трех важных правил (h – высота подступенька, s – глубина ступени):
    • формула безопасности: h + s = 46 см;
    • формула удобства: s – h = 12 см;
    • формула шага: 2h + s = 62 см (допустимо 60-64 см).

Кроме существующих нормативов, при планировании и расчете лестницы желательно учитывать советы профессионалов:

  1. В жилой комнате лестницу лучше не размещать – это создаст определенные неудобства. Оптимальный вариант – непроходное место, которое задействовано меньше всего.
  2. К лестничной конструкции необходимо обеспечить свободный подступ.
  3. При самостоятельном строительстве предпочтение лучше отдать простому сооружению с площадкой, а не забежными ступенями.
  4. Сразу надо предусмотреть возможность заноса по лестнице крупной техники и мебели.
  5. Практичное решение для коридора – закрытая лестничная конструкция, пространство под которой можно использовать для хранения вещей. В небольшой комнате лучше размещать открытую лестницу – визуально пространство будет казаться больше.
  6. Заранее надо выяснить материал перекрытия (потолка), где будет выполняться проем под выход на чердак или мансарду. Работа с монолитной плитой создает существенные сложности.
  7. Металлическую лестницу на второй этаж своими руками в деревянном доме можно возводить только тогда, когда дом дал усадку. Как правило, это через 1-1,5 года после постройки. В противном случае, конструкция деформируется.

Конструкция поворотной лестницы

Все конструктивные элементы лестницы можно разделить на три группы:

  • несущие компоненты;
  • ступени и площадки;
  • ограждающие элементы.
Читайте также:
Обратный воздушный клапан для компрессора: применение, разновидности, специфика

К несущим составляющим относят:

  • косоуры – опоры, на которые монтируются ступени;
  • тетива – боковой элемент для поддержания ступеней с торцов и снизу; балка устанавливается под наклоном;
  • больцы – металлические болты для фиксации ступеней к стенам дома.

Несущая конструкция – основа лестницы, которая принимает на себя вес остальных элементов и нагрузку от передвижения по ней людей.

Ступени состоят из проступи и подступенька. В поворотных лестницах на 90° используются забежные ступени или промежуточная площадка.

Ограждающие элементы обеспечивают безопасность передвижения. Система ограждения включает:

  • балясины – вертикальные стойки, на которые опираются перила;
  • перила – используются для ограждения маршей и промежуточных площадок;
  • поручень – устанавливается на балясины или крепится к стене.

Важно! Согласно строительным нормам высота перил должна быть в диапазоне 86-110 см.

Расчет лестницы на второй этаж своими руками

Выполнить расчет и создать схему лестницы на второй этаж своими руками можно разными способами:

  1. Математические формулы. Сложный метод, для реализации которого необходимы знания сопромата.
  2. Онлайн-калькулятор. Для вычисления достаточно в программу ввести основные параметры лестницы: высоту ступеней, ширину/длину проема, размер выступа ступеней и толщину косоура.
  3. Графический способ. Наиболее простой вариант, который подходит для самостоятельного расчета.

Для создания чертежа необходимо подготовить лист миллиметровки, простой карандаш и линейку. На бумаги будет отображен подробный план лестничной конструкции в проекции. С помощью схемы можно будет точно установить нужные размеры.

Чтобы сделать расчет лестницы руками дачи второго этажа надо определиться с основными параметрами:

  1. Средняя линия марша. Эта линия проходит на прямых отрезках марша по центру. На криволинейных отрезках линия проводится на расстояние равном ½ ширины ступени параллельно внутреннему краю лестничной конструкции.
  2. Радиус закругления линии забежных ступеней. Эта величина напрямую зависит от диаметра окружности между двумя перпендикулярными маршами лестницами.
  3. Угол поворота проецируется между внешними гранями ступеней.
  4. Ширина ступеней определяется по средней линии.

Для построения чертежа понадобятся базовые параметры лестницы:

  • L – длина проекции лестничного марша в горизонтальной плоскости на расстоянии от вершины угла поворота до последней ступени;
  • S – ширина марша;
  • R – радиус закругления;
  • B – ширина проступей.

  1. Начертить окружность с радиусом L/2.
  2. Разделить круг напополам – провести линию под углом 45°. Дорисовать к окружности две линии – это будет центр лестничного марша.
  3. В среднюю линию вписать отрезки, длина которых равна ширине ступеней.
  4. На средней линии вычертить прямые лестничные марши.
  5. По границам ступеней начертить две перпендикулярные линии AC и AB.
  6. От точки А провести две линии к краям центральной забежной ступени. Размер полученного отрезка «е» должен быть не менее 100 мм, а отрезка «d» – не больше 400 мм.

Делаем лестницу на второй этаж своими руками: подробная инструкция

Подготовка необходимых материалов и инструментов

Древесина не утрачивает популярность в производстве лестниц и сегодня, несмотря на появление большого количества современных строительных материалов. Для изготовления лестничной конструкции рекомендуется использовать твердые породы древесины:

  • клен – отличается прочностью на изгиб и устойчивостью, однако предрасположен к появлению трещин;
  • бук – рекомендован для помещений, где нет повышенной влажности;
  • дуб – достаточно тяжелый материал, обладающий твердостью и прочностью;
  • лиственница – устойчива к гниению.

Совет. Сделать лестницу на второй этаж своими руками можно из недорогой древесины, например, сосны. Главное выбрать качественный материал без сучков. Со временем из-за температурного колебания может произойти незначительная деформация лестничной конструкции. В результате сучки могут выпасть, что повлечет за собой ослабление конструкции.

Итак, из материалов понадобятся:

  • доска обрезная – толщина 40-50 мм;
  • несущий брус сечением 100*100 мм;
  • перила, поручни, балясины;
  • клей столярный для заделки зазоров и стыковочных линий.

Чтоб построить лестницу на второй этаж своими руками надо подготовит следующие инструменты:

  • ножовка по дереву, стамеска, напильник и комплект сверл;
  • перфоратор, электролобзик, дрель и шуруповерт;
  • молоток и топор;
  • строительный уровень, линейка,угольник;
  • боковые кусачки и газовый ключ;
  • уголки, анкера, саморезы и шурупы.

Важно! Работа с электроинструментом требует строго соблюдения техники безопасности. Необходимо пользоваться защитными средствами, не держать работающий инструмент за шнур и следить за положением провода.

Изготовление и монтаж простой лестницы на второй этаж своими руками

Этап 1. Изготовление косоуров. Работы выполняются в следующей последовательности:

  1. Изготовить шаблон в форме прямоугольного треугольника. Катеты фигуры равны глубине и высоте ступени. Для удобства пользования заготовку лучше зафиксировать на направляющей рейке.
  2. С помощью шаблона нанести разметку на деревянную балку и вырезать электролобзиком или ножовкой по дереву. Нельзя забывать, что наименьшая по ширине часть косоура должна быть не менее 15 см.

Этап 2. Установка косоуров. Порядок выполнения работы:

  1. В опорном столбе выдолбить паз для установки косоура.
  2. Установить опору, а в углу смонтировать основу для забежных ступеней.
  3. С верхней стороны прикрепить косоуры металлическими уголками к потолочной балке, а с нижней – к опорным балкам. При монтаже косоуров надо контролировать, чтоб пазы под ступени находились четко друг напротив друга. В противном случае ступени получаться перекошенными. При выравнивании ориентироваться надо не на поверхность пола, а на уровень.
Читайте также:
Плитка Atlas Concorde: керамические изделия из России, новинки-2020 в интерьере, отзывы

Этап 3. Вырезание забежных ступеней. Для поворотной конструкции на 90° можно использовать три ступени. Изготовить эти элементы можно из доски размером 90*90 см, толщина – 4 см.

  1. Деревянное полотно разделить линиями на три сектора. Все линии должны идти из одного угла.
  2. Ступени вырезать по линиям и подкоректировать их длину.
  3. Ступени вскрыть лаком.

Этап 4. Сборка лестничной конструкции. Алгоритм действий:

  1. Для фиксации поворотных ступеней в столбе вырезать пазы.
  2. Со стороны стены из досок выложить опоры под забежные ступени.
  3. Внутреннюю сторону поворотных ступеней обработать клеем ПВА и вставить в распилы. Внешнюю часть ступеней прикрепить к основе на стене и зафиксировать саморезами.
  4. Обычные ступени (прямые) закрепить длинными саморезами. Чтобы скрыть выступающий угол поворотной ступени нижний лестничный марш желательно изготовить на тетиве, конец которой обрезается под углом 90°.

Этап 5. Установка перил выполняется в такой последовательности:

  1. Крепление балясин иногда выполняют при помощи саморезов. Но более надежный способ – применение шкантов (деревянных стержней).
  2. В ступенях высверлить отверстия – размер диаметра должен быть немного меньше сечения шканта. Такое же отверстие сделать в центре балясин. В прямоугольных балясинах центр определяется как пересечение его диагоналей. Отверстие должно быть строго вертикальным.
  3. Заполнить отверстия клеем ПВА, установить шкант и зафиксировать балясины.
  4. Натянуть веревку между первым и последним столбом. На балясинах отметить угол наклона перил и согласно нанесенной разметке срезать верхушки стоек.
  5. Закрепить поручень саморезами впотай. Места крепления зашпаклевать.

Совет. Для безопасной ходьбы по лестнице рекомендуется устанавливать балясины на каждой ступени. Это особенно актуально, если в доме есть дети.

Лестница на второй этаж своими руками из дерева с поворотом на 90: особенности монтажа и сборки

На чтение: 6 минут Нет времени?

Для создания лестниц применяются самые разные материалы. Но всегда в моде деревянные варианты, которые считается образцом стиля и русских традиций. Использование древесины формирует ощущение комфорта и домашнего тепла. При создании лестницы важнейшими моментами считается продуманный монтаж, нормативы и расчеты. Лестница на второй этаж своими руками из дерева с поворотом на 90 устанавливается с соблюдением всех правил по проектированию. Подобное изделие займет немного места.

Читайте в статье

Разновидности лестниц на второй этаж: фото вариантов

Чтобы подобрать вариант лестницы, нужно определиться с разновидностью устройства и материалом. Выбор системы зависит от размещения в комнатах, особенностей планировки и индивидуальных потребностей. В качестве материала применяется керамика, дерево, металл и оргстекло.

Выделяются следующие разновидности лестниц:

  • маршевые конструкции выполняются на тетивах или косоурах;

Подобная модель подойдет для помещения малой площади

  • модели на больцах представляют собой бескосоурые конструкции. Ступени монтируются к стене и соединяются при помощи больцов;

Подобный способ отличается практичностью

Можно сделать лестницу на второй этаж своими руками, для этого следует разобраться в чертежах и устройствах разных видов систем. Отличительной особенностью косоурой конструкции является то, что ступени монтируются поверх несущей системы. Ступени вставляются в подготовленные тетивные элементы.

При стесненном пространстве успехом пользуются поворотные устройства маршевых лестниц. В домовладениях часто используются лестницы, сделанные из древесины. Они характеризуются легкостью, отлично вписываются в любые интерьеры и их можно создать своими силами.

Важные составляющие конструкции

В изделиях на больцах отсутствуют каркасные схемы. Ступени при помощи специального крепежа с одной стороны крепятся к стене, а с другой последовательно соединяются больцами.

Статья по теме:

Как самостоятельно создать удобные и стильные лестницы на второй этаж в частном доме – читайте в нашей публикации. Вы узнаете не только возможные варианты конструкций и их достоинства и недостатки, а также стили оформления и секреты самостоятельной установки лестницы.

Виды маршевых лестниц

Маршевые изделия бывают поворотными и прямыми. Последний тип изделий подходит для просторных комнат. Чтобы соединить два этажа устанавливаются поворотные системы из древесины. Чаще используется лестница на второй этаж своими руками из дерева с поворотом на 180 и 90 градусов. Это П-образные и Г-образные варианты.

Марши Г-образного устройства могут соединяться поворотными ступенями или небольшими площадками. Лестницы, смонтированные в углах, имеют опорный столб с балясинами, тетивой и ступенями.

В П-образной конструкции также присутствует площадка и забежные ступеньки. Применение забежных ступеней способствует экономии площади.

Вариант П-образной системы

Пространство под поворотной конструкцией используется под шкаф или кладовку.

Лестница на второй этаж своими руками из дерева с поворотом на 90: особенности конструкции

Некоторые производители предлагают готовые наборы элементов для лестничных систем. Чтобы приобрести подобные конструкции необходимо правильно произвести замеры высоты пролета и определить длину и ширину изделия.

Важными показателями являются ширина марша и проема

Материалы для создания деревянной лестницы на второй этаж

Важно тщательно подбирать древесину для создания лестницы на второй этаж своими руками из дерева. Чертежи и схемы помогут собрать качественную конструкцию. Данный материал характеризуется прочностью, простотой обработки и экологичностью.

Важным достоинством древесины считается легкость обработки

Лестничную установку можно сделать из следующих материалов:

  • бук рекомендуется для жилья, где нет высокой влажности;
  • клен характеризуется стойкостью и обладает прочностью на сгиб;
  • отличным материалом считается дуб. Он обладает твердостью, прочностью и является твердым материалом;
  • лиственница – характеризуется прочностью, твердостью и стойкостью к гниению.
Читайте также:
Нормативы температуры в квартире

В некоторых случаях для лестниц применяют сосну, но при этом ее нужно проверить на наличие сучков. Для изготовления конструкции потребуется:

  • обрезная доска;
  • брусья 100*100 мм;
  • балясины, поручни и перила;
  • специальный клей;
  • перфоратор, дрель, шуруповерт, электролобзик;
  • набор сверл, стамеска, напильник и ножовка;
  • крепежные элементы;
  • линейки, уровни и угольники;
  • молотки и топоры; газовые ключи и боковые кусачки.

В таблице показаны основные этапы создания несложной лестницы на второй этаж:

Обратите внимание! Перед тем как приступить к изготовлению конструкции, дерево просушивается, обрабатывается специальными составами для придания стойкости к плесени, грибку и влаге.

В завершении работ поверхность конструкции покрывается лаком и краской

Особенности расчета лестницы на второй этаж своими руками

Выполняя проект и план лестницы на второй этаж, требуется определить точные размеры и изучить особенности конструкции. Система состоит из следующих элементов:

  • несущие тетивные или косоурые балки;
  • ограждения – балясины, поручни и перила;
  • ступени – поворотные и прямые.

На схеме показаны все основные замеры и параметры

Расчет поворотных конструкций выполняется с применением графических методов, геометрических формул или при помощи онлайн-калькулятора. Размеры лестницы подбираются исходя из индивидуальных предпочтений, но с учетом рекомендуемых параметров:

  • ширина пролета должна быть не менее 90 см;
  • крутизна конструкции – менее 45 градусов;
  • минимальное значение ширины поворотной ступени не менее 10 см;
  • ширина поворотной ступени — не менее 20 см.

Лестница на второй этаж своими руками из дерева с поворотом на 90 проектируется с учетом определенных особенностей:

  • ширина и высота ступеней подбираются так, чтобы по ним мог передвигаться любой человек. Для вычисления данных значений используется формула – 2b+c=60, где средний шаг равен 60, а c и b это высота и ширина;
  • угол наклона конструкции должен быть в пределах 25-35 градусов;
  • при определении размеров поворотных ступеней, необходимо учитывать, что ширина узкой стороны не должна быть менее 100 мм.

На схеме показаны возможные варианты элементов в месте поворота конструкции

Изготовление несущей косоурой балки

С создания косоур из балки начинается изготовление деревянной конструкции своими руками. Пошаговая инструкция предполагает изготовление косоура из балки, которая по длине совпадает с размером лестничного пролета.

Перед тем, как распилить балку, нужно сделать шаблон, который делается из куска фанеры треугольной формы. По образцу наносится разметка и вырезается зубчатая конструкция. Затем на зубцах косоурных балок крепятся ступени лестницы. Монтаж начинается с верхних элементов. Один из косоуров присоединяется к потолочной балке и опорному брусу. Брус фиксируется при помощи анкерных болтов.

На схеме изображены косоуры и способы их крепления

Для косоура устанавливаются опоры, которые располагаются у стены. Работу необходимо контролировать при помощи уровня.

Важно! Для прочного крепежа косоура в брусе выпиливается небольшое углубление.

Нюансы изготовления лестницы из дерева на второй этаж: сборка и монтаж ступеней

Ступени выпиливаются с применением шаблона. Они должны быть одинакового размера. Все элементы покрываются защитными средствами и лаком. Затем изготавливается тетива для нижнего марша лестницы. Она делается из доски. Ступени будут входить в пазы, которые выпиливаются с внутренней стороны тетивы. Установка лестницы на чердак своими руками выполняется с помощью саморезов и столярного клея. В ступенях делаются пазы, для вхождения на косоур.

Сборка ступеней выполняется при помощи специальных инструментов

При креплении поворотных ступеней соединение с опорой будет жестким. Подступеньки начинают монтироваться с нижнего края лестницы.

Установка перил и балясин для лестницы из древесины

Балясины можно изготовить самостоятельно или приобрести готовые. Можно придумать красивый рисунок для данного элемента. Балясины монтируются к ступеням при помощи шкантов. При этом на каждой ступени просверливаются определенные отверстия. Перед соединением конструкций в отверстия заливается столярный клей.

На схеме изображены основные составляющие перил и балясин

На участках поворотов маршей устанавливаются более прочные балясины, которые называются маршами. Чтобы перила смонтировать ровно и аккуратно, натягивается специальная леска. С ее помощью ставятся отметки на всех балясинах. Лишние детали балясин обрезаются параллельно косоурной балке. Для крепежа поручня паз выбирается по всей длине. В него должна зайти рейка, которая прибивается к балясинам. Поручень монтируется на рейку и крепится на опорных балясинах.

Полезный совет! Чтобы по лестницы было безопасно передвигаться, рекомендуется ограждение из балясин делать на каждой ступени.

Особенности лестницы на второй этаж своими руками из дерева с поворотом на 180

Как вариант можно сделать лестницу с поворотом на 180 градусов. Их называют П-образными. В конструкции есть площадка, которая разделяет лестницу на два марша. Подобная система занимает меньшую площадь, чем конструкции с поворотом 90.

Делая проекты для подобной системы, нужно учитывать, что высота ступеней не должна быть больше ширины. Существует множество программ, которые помогают рассчитать все необходимые данные для будущей конструкции. С их помощью можно увидеть реалистичную модель планируемой лестницы.

Конструкция с поворотом 180 подходит для узких помещений

Установка и изготовление деревянных лестниц считается сложным занятием. Если нет опыта в работе с древесиной и столярными инструментами, то стоит заказать готовые наборы сборных лестниц. Конструкции из дерева отличаются долговечностью, экологичностью и выступают в роли великолепного декора любого загородного дома.

Читайте также:
Неоклассика в интерьере: 30 фото идей дизайна квартир

Деревянная лестница подходит как для роскошных интерьеров, так и для бюджетных вариантов

С помощью рекомендаций специалистов и пошаговой инструкции можно создать красивую и прочную лестницу в дом, которая прослужит долгие годы.

Лестница с поворотом на 90°, с площадкой

Скачать, сохранить результат

Выберите способ сохранения

Информация

Онлайн калькулятор расчета лестницы – простой инструмент для быстрого определения размеров элементов поворотной лестницы с площадкой. Пользователю достаточно внести исходные данные (габариты проёма, количество верхних и нижних ступеней, ширину марша), указать тип лестницы и запустить расчёт. Сервис моментально отрисует чертёж будущей лестницы и отобразит размеры ступеней, уровень площадки, и угол наклона будущей конструкции.

Как работает онлайн калькулятор?

Расчет лестницы на второй этаж с поворотом на 90 градусов производится на основании введённых пользователем исходных данных с учётом значений, заложенных в действующие ГОСТы, СНиПы и другие строительные нормативные документы. В результате расчёта определяется:

  • угол наклона лестницы;
  • основные размерные характеристики ступеней (длина, ширина, глубина);
  • уровень поворотной площадки;
  • длина сторон нижнего и верхнего косоуров;
  • размеры подступенков и поручней;

Главное преимущество сервиса – моментальная и максимально точная отрисовка конструкции с детальной визуализацией всех её элементов: лестничных проёмов, маршей, ступеней, площадки. Использование калькулятора позволяет избежать ошибок при проектировании конструкции, и в дальнейшем расчёте стоимости изготовления и монтажа лестницы. Онлайн калькулятор – незаменимый инструмент для тех, кто решил построить лестницу своими руками и хочет сэкономить время и силы.

Исходные данные

Любая металлическая лестница или конструкция из дерева, бетона и других материалов, легко проектируется с помощью ключевых показателей, таких как:

  • габариты проёма (длина, ширина, высота (значения P1, P2, P3);
  • толщина и свес края ступеней (S1, S2);
  • количество верхних и нижних ступеней (S3, S4);
  • ширина марша (S5);
  • уровень верхней (последней) ступени;
  • толщина и ширина косоуров (T1, T2);

Вычисление угла наклона лестницы, размеров ступеней, косоуров (или тетивы) и визуальная обрисовка необходимы для определения стоимости изготовления конструкции и выполнения монтажных работ. Например, лестница на второй этаж из дерева с поворотом на 90 и площадкой очень часто изготавливается из заводских частей, которые выпускаются по определённому размеру. Зная эти данные, легко рассчитать всю конструкцию целиком.

При указании исходных параметров важно учитывать некоторые особенности:

  • Высота проёма подразумевает высоту всей конструкции – это расстояние от чистового пола первого этажа, до чистового пола второго этажа.
  • Ширина и длина проёма – указываются с учётом площадки и пролётов от крайних точек конструкции.
  • Косоуры (или тетива) – специальные несущие элементы, на которые крепятся ступени. Они могут монтироваться с выступом над ступенями с помощью крепления в специальные пазы. Или повторять форму ступеней (монтаж заподлицо), закрывая их боковую часть. В этом случае несущий элемент называется косоуром. Лестницы с косоурами более компактные, легче просчитываются и более устойчивы к нагрузкам. Размеры стоит указывать от стандартных материалов (швеллер, уголок, доска)

Типовые значения

Двухмаршевая деревянная или бетонная лестница изготавливается в разных габаритах. Для облегчения задачи по вычислениям, рекомендуется использовать типовые значения:

  • 6-7 ступеней, толщиной 40мм, по 300мм шириной.
  • не более 40 градусов наклона ступени для удобства ходьбы;
  • высота шага – не более 15-20 см, а ширина – от 27 до 32 см;

Уделите внимание будущему расположению верхней ступени. В зависимости от размеров проёма и вида заводских ступеней, может понадобится дополнительный расход материала для вывода последней ступеньки выше уровня 2 этажа. Рекомендуем размещать верхнюю ступень ниже уровня второго этажа.

Делаем деревянную маршевую лестницу с поворотом своими руками

Лестница в доме играет важную функциональную роль – перемещение между этажами должно быть удобным и безопасным. Существует множество вариантов конфигураций данной конструкции. Широкое применение получил маршевый вид, а самым популярным ее подвидом является поворотная лестница из дерева. В этой статье мы расскажем о том, как правильно спроектировать и установить данный тип маршевой конструкции.

Типы лестниц по конструкции

Типовые конструкции лестниц – это несколько разновидностей, которые отличаются несущими элементами:

  • на косоурах (одном или двух);
  • на тетивах;
  • на больцах (их еще называют консольными или висячими);
  • винтовые;
  • собираемые из готовых модулей, которые нередко называют хребтовыми.

Виды поворотных маршевых лестниц

Маршевые лестницы делятся на две основные группы:

  1. Поворотные на 90°. Используется в помещениях с большими габаритами, чтобы соблюсти удобный для восхождения угол наклона марша.
  2. поворотные на 180°. Сооружаются в небольших и средних по размеру помещениях, где есть необходимость сохранить как можно больше свободного пространства.

Для осуществления поворота используется промежуточная площадку или забежные ступени.

Делаем поворотную лестницу своими руками

Чтобы собрать конструкцию поворотной маршевой лестницы своими руками из дерева, надо в первую очередь произвести расчет размеров всех элементов. А уже отталкиваясь от него рассчитать номенклатуру и количество пиломатериалов. В основу расчета закладывают пространство, в котором лестница будет располагаться.

Устройство деревянной лестницы

Читайте также:
Постройка дома. Основные этапы

Существуют так называемые стандартные рекомендательные показатели для поворотной лестницы:

  • ширина маршевого пролета – 90-120 см;
  • высота ступеней – 15-20 см;
  • глубина ступеней – 25-30 см;
  • крутизна подъема лестницы – 20-45°;
  • ширина поворотных ступеней по центру марша – не менее 20 см;
  • нависание ступеней друг над другом – не более 5 см.

При этом очень важно учитывать, что существует такой параметр, как высота прохода. Это размер от лестничного марша до низа потолка – он должен быть не меньше 190-200 см. В противном случае подниматься по лесенке придется в полусогнутом виде, что недопустимо.

Если в доме запланирована деревянная лестница с площадкой, то размеры последней выбирают в зависимости от ширины двух лестничных маршей.

Расчет поворотной лестницы

Удобно рассчитать деревянную лестницу с поворотом на 90° или 180° при помощи бесплатных онлайн-калькуляторов. После перехода по ссылке выберите интересующую вас тип конструкции и выполните расчет.

Изготовление и монтаж несущей косоурной балки

Рассмотрим деревянные маршевые лестницы, сооруженные по косоурам. Косоуры подбираются по несущей способности, которая определяется сечением применяемых брусов. Оптимальное сечение бруса – 50х300 мм. И лучше, если это будет древесина из прочных пород – бука, дуба, лиственницы. Впрочем, сосна тоже подойдет.

При этом несущую балку надо обязательно подготовить, сделать ее в виде гребенки. Для этого используют два способа:

  1. Вырезают из нее треугольные элементы под размеры ширины ступеньки.Разметка косоура
  2. Устанавливают поверх такие же треугольники, вырезанные из другого бруска. Их крепят к балке шкантами, саморезами, профилями или клеем.

Вариант изготовления косоура с кобылками

Чаще используют первый вариант, так как он проще в производстве работ. Запилы делают обычной пилой или электролобзиком. Плоскости срезов в дальнейшем надо обработать наждачкой для создания гладкой поверхности. Ступени вырезаются из доски толщиной 4-5 см, их размеры и количество определяются в процессе расчета.

Изготовление ступеней и подступенков

Главное – выдержать габариты ступенчатых элементов, которые были рассчитаны на калькуляторе. Но есть здесь один момент, на котором можно сэкономить. Подступенок никакой нагрузки не несет. Он является декоративным элементом. Поэтому для него нет смысла покупать толстые доски.

Толщина подступенка всегда меньше толщины ступени

К примеру, если для ступенек требуется доска толщиной 40-50 мм, то для подступени подойдет пиломатериал толщиной 20-30 мм.

Сборка конструкции

Рассмотрим пошаговую инструкцию по сборке двухмаршевой деревянной лестницы с площадкой своими руками.

  1. В первую очередь собирается площадка. Ее обычно устанавливают на четыре опорных столба из бруса сечением 100х100 мм. Они выставляются вертикально по углам площадки и скрепляются между собой обвязкой из досок толщиной 30-40 мм и шириной 50-100 мм. Есть конструкции, когда обвязку крепят не к стойкам, а к стенам. Обычно так поступают, если лестница небольших размеров. В качестве крепежного изделия используют металлические дюбели или анкера. На полученный каркас укладываются доски толщиной 40-50 мм, вырезанные под размер ширины или длины площадки – это будет пол.
  2. Устанавливается нижний маршевый пролет. Сначала монтируют косоуры, затем на них крепятся ступени. Установка проводится снизу вверх.
  3. Точно так же проводится монтаж и верхнего марша. Главная задача установки косоуров – точно выставить их по одному размеру между собой.
  4. Установка балясин и перил, если таковые предусмотрены проектом межэтажной лестницы.

Крепление косоура к полу

Кстати, монтаж деревянных лестниц на второй этаж П-образного типа (с разворотом на 180°) практически ничем не отличается от установки Г-образного (с поворотом на 90°) варианта. Разница лишь в форме конструкции. А все строительные операции и расчеты проводятся одинаково.

Варианты фиксации элементов

Монтаж лестниц с забежными ступенями отличается по чисто конструктивным позициям. Прежде всего, отсутствует промежуточная площадка, значит забежные элементы должны к чему-то крепиться. То же самое касается верхних концов косоуров нижнего пролета и нижних концов опоры верхнего марша. Вариантов несколько, но чаще используют опорные стойки, которые устанавливают под косоурные края. К ним же стараются прикрепить и забежные ступеньки.

Существует и другой вариант, когда верхний косоур продлевают до нижнего. Происходит своеобразное соединение двух несущих балок, к которым на повороте и крепятся ступени и подступенки.

  • Лестница с площадкой. Часть 1
  • ЛЕСТНИЦА С ПЛОЩАДКОЙ 2

    Установка балясин и перил

    Есть опорные балясины, ни них в основном и держатся перила, есть промежуточные, которые выполняют функции оградительных элементов.

    Схема крепления ограждений

    В строительных магазинах можно найти готовые деревянные перила и балясины, которые легко подгоняются под требуемые размеры в плане их высоты. К ним предлагаются стандартные крепежи из пластика или металла. Нет необходимости что-то вырезать и подгонять. Устанавливаете крепежный элемент по месту монтажа, крепите его к несущим элементам лестничной конструкции и вставляете в них перила и балясины.

    Чертежи и схемы забежной лестницы

    Чертеж лестницы с забежными ступенями пользуется большим спросом в домах, где требуется комфортное, безопасное перемещение между этажами, но нет технической возможности размещения прямой конструкции. Такие сооружения требуют особого внимания на этапе проектирования и расчета лестниц.

    Схема с названиями элементов забежной лестницы

    Типы конструкций и их особенности

    Забежные ступени широко используются для следующих видов лестниц:

    1. Винтовые. Самые компактные варианты подъемных сооружений. Рекомендуемая ширина общего проема до 3000 мм.
    2. Г-образные. Устройства с поворотом на 90˚. Занимают меньше пространства, чем прямые марши или маршевые с площадками.
    3. П-образные. Имеют поворот в 180˚, более компактны, чем предыдущий вариант.
    4. Криволинейные. Отличаются плавными линиями поворота. Забежные ступени (проступи) чаще используются с одинаковыми параметрами, что создает дополнительный комфорт при подъеме.
    Читайте также:
    Раковина из камня что выбрать

    Форма поворотной проступи у таких конструкций имеет форму усеченного треугольника. За счет компактности устройства экономится полезная площадь дома.

    Схема устройства поворота забежной лестницы

    Забежные ступени могут располагаться внизу, вверху, посередине лестничного марша. Для безопасного передвижения рекомендуются первые два варианта. В них неплохая видимость поворотного участка, что позволяет вовремя сориентироваться и сменить положение ступни или длину шага.

    Схемы забежных лестниц тяжелее выполнить, чем прямых сооружений или с площадками для перехода. Поэтому нередко встречаются чертежи с неправильно выполненными конструкциями.

    А это снижает не только комфорт передвижения, но и повышает риск получения травмы от падения.

    Основные требования к забежным лестницам

    Комфорт и безопасность – основные принципы, которым должны отвечать любые строительные сооружения. Лестница не является исключением. Ряд представленных технических требований, характерны и для прямых маршевых конструкций:

    Схема деревянной лестницы с забежными ступенями

    • Высота ступеней должна быть одинаковой на протяжении всего лестничного пролета. Утвержденный диапазон 100-180 мм. Оптимальный рекомендуемый 100-150 мм;
    • Глубина рядовых (прямых) ступеней. Находится в диапазоне от 200 до 400 мм. Безопасным считается, когда 70% ступни лежит на опоре (250-320мм);
    • Глубина забежной проступи. Она составит: в узкой части — от 100 мм, в центральной – от 200 мм, в самой широкой – до 400 мм;
    • Необходимо предусмотреть ограждения балясины для лестницы высотой 900-1200 мм;
    • Ширина лестничного марша от 900 мм. Параметр зависит от технической возможности размещения и требований к конструкции (интенсивность движения в двух направлениях, возможность заноса мебели на второй этаж, прочие). Чтобы два человека безопасно могли разойтись, ширина марша закладывается от 1250 мм;

    Чертеж с размерами ширины лестничного марша

  • Высота прохода. Размер от проступи до перекрытия по ходу движения установлен нормами 1900-2000 мм. Расчет ведется исходя из роста самого высокого члена семьи, к которому прибавляется 100 мм. Так получают нужную высоту прохода;
  • Угол уклона. Оптимальным считается в районе 30˚. Максимальный угол — 45˚;
  • Рекомендуемое количество ступеней для забежной лестницы должно быть до 16 штук. Обусловлено отсутствием площадки для отдыха;
  • Лестница должна быть надежной, выдерживать свой вес и нескольких человек одновременно. Материал для проступи рекомендуется применять с износостойкими характеристиками;
  • Нависание проступи допустимо до 5 мм. Таким образом, увеличивается глубина ступени. Применяется, чтобы сохранить рекомендуемые параметры (угол уклона лестницы, высота и глубина проступи).
  • Все перечисленные характеристики и данные обеспечат комфорт и безопасность передвижения между этажами.

    Достоинства забежных конструкций

    К основным преимуществам забежной лестницы относят:

    1. Компактность. Нередко разместить прямую конструкцию не позволяет площадь или габариты проема на второй этаж. Чтобы с минимальными потерями преодолеть эти трудности, монтируют забежные ступени в поворотных маршах.
    2. Эстетика. Лестничный пролет с поворотами добавляет особый шарм в интерьер дома.
    3. Экономия материалов. При увеличении угла уклона (крутизны) несколько уменьшается расход материалов.

    К недостаткам относят снижение уровня комфорта и безопасности передвижения. Забежные проступи отличаются размерами, придется приноравливаться. Да и разойтись на таком марше сложнее, чем на обычных лестницах.

    Классический внешний вид забежной лестницы Вернуться к оглавлению

    Технические данные для чертежей

    Для грамотного составления схемы забежной лестницы требуется учесть все перечисленные выше нормативы, габариты помещений и увязать их на плане. Для этого приступают к следующим действиям:

    1. Определяют местоположение конструкции.
    2. Делают соответствующие замеры: ширину проема, высоту от чистового пола первого этажа до поверхности пола второго.
    3. Прорисовывают в масштабе план первого или цокольного этажа с детализацией. Если в месте, где будет монтироваться лестница, находятся проемы, окна, выступы, ниши, их отмечают на чертеже с привязкой к стенам и полу.
    4. Выбирают тип конструкции и стройматериала для нее.
    5. Производят предварительные расчеты по количеству, высоте и глубине ступеней.

    Схема и чертеж забежной лестницы

    Эти данные помогут сделать правильный подбор конструкции, которая обеспечит соблюдение строительных норм.

    Предварительный расчет данных

    Зная высоту между уровнями и формулу комфортного передвижения, можно рассчитать длину лестничного марша, количество предполагаемых ступеней. Например, заданная высота между этажами 2600 мм. Высоту степеней выберем из рекомендуемого диапазона 120 мм. Произведем все расчеты для построения чертежа:

    • Глубина проступи. За основу возьмем формулу комфортного передвижения (2А+Б=С), где А – высота подступенка, Б – глубина проступи, С – среднестатистическая длина шага человека (620 мм), преобразовав, получаем данные: 620-2*120=380 мм. Глубина ступеней вышла за пределы рекомендуемого диапазона (до 320 мм). Поэтому на практике можно изменить высоту подступенка;
    • Количество ступеней. Зная высоту проема и размер подступенка, путем деления первого параметра на второй, получаем результат: 2600/120=21,66 шт. Округляем до 22 шт. Рекомендуемое число – 16. За счет пересмотра высоты подступенка можно уменьшить количество ступеней до оптимального значения;
    • Длина лестничного марша. Зная глубину и число ступеней, перемножив их, получаем результат: 22*380= 8 360 мм. Длина каждого марша будет: 8 360/2=4 180 мм.

    Из примера видно, что лучше пересмотреть параметры ступеней. Это позволит значительно сэкономить пространство. Например, при высоте подступенка 150 мм, глубина проступи станет 300 мм, а длина лестницы составит 5 400. Что сэкономит 3 кв. м. полезной площади дома.

    Чертежи и методы расчета забежных ступеней

    С учетом современных реалий и получения быстрого результата можно воспользоваться несколькими способами составления схемы конструкции.

    Проектные программы

    Лучший вариант для конструирования. Существуют софты, которые на основании чертежа выдают спецификацию на материалы с распилом. Для бесплатных программных продуктов такой опции не предусмотрено. Но выполнив детальный чертеж, рассчитать количество материала будет несложно. Минусом такого способа является расход времени на поиск и освоение программного продукта.

    Готовые решения

    Чертежи, размещенные в интернете, позволяют подобрать подходящий вариант. Но следует проверить их на соответствие техническим требованиям, чтобы обезопасить себя от чьей-то конструкторской неграмотности.

    Чертеж забежной лестницы

    Для этого можно воспользоваться онлайн-калькуляторами или освоить один из методов расчета забежных ступеней.

    Основная сложность при работе с такими чертежами – вписать в нужное пространство готовое решение. Можно столкнуться с тем, что окно или выступ на стене окажутся в месте монтажа лестницы.

    Придется либо адаптировать конструкцию под интерьер дома, либо искать другой подходящий вариант.

    Онлайн-калькуляторы

    Помогут произвести расчеты и выдадут рекомендации по коррекции конструкции, если она не будет соответствовать строительным нормам. На основании полученных данных автоматически формируется чертеж с деталировкой. Это самый простой и доступный способ разработки чертежей под индивидуальные размеры. Но в дальнейшем следует сделать привязку к плану дома.

    Интерфейс онлайн калькулятора для расчета забежной лестницы

    В противном случае полученная конструкция может закрыть окно или дверной проем.

    Метод пропорций

    Основная трудность в самостоятельном конструировании лестницы с забежными ступенями – расчет количества и разработка форм поворотных элементов. Расчет с помощью пропорций. Такой метод подойдет для лестниц с поворотом на 90˚, 180˚. Для начала следует прочертить вид сверху будущей конструкции, вписав ее в предполагаемую площадь. Далее выполнить ряд операций:

    1. Разметить середину марша, провести линию. На ней прочертить отрезки равные ширине проступи (в нашем примере 380 мм).
    2. Отметить границу между прямыми и забежными ступенями, прочертить прямую.
    3. Определить середину поворотной площадки, провести отрезок. Полученное пересечение с предыдущей прямой определить как Т1.

    Элементы забежной лестницы

  • От линии, определяющей середину поворота, в узкой части отложить половину рекомендуемого размера забежных ступеней (100/2=50 мм), аналогичную разметку осуществить для широкой части (400/2=200 мм). Прочертить отрезки до пересечения со средней линией поворота, отметить как Т2.
  • От расчетного количества ступеней (в примере 22 шт.) отнимается полученное по чертежу число прямых ступеней. Остаток пропорционально размечают на отрезке Т1Т2. При этом контролируют глубину проступи на среднем участке марша. Если она получается меньше рекомендуемой (200 мм), уменьшают количество ступеней.
  • Это самый простой и доступный способ построения чертежа. Существует еще три метода: датский, развертки и подъема линий. Перечисленные технологии сложные и требуют более глубоких познаний математического анализа. В этих методиках требуется учет горизонтальной и вертикальной кривизны конструкции.

    Пример металлического каркаса для забежной лестницы

    Следует отметить, что чертеж по любому из вышеперечисленных способов выполняется с определенной степенью погрешности. Поэтому даже профессионалы производят подгонку деталей по месту сборки. Забежная лестница – более сложная конструкция, поэтому если нет уверенности в своих способностях, то расчет, проектирование, монтаж лучше доверить специализированным предприятиям.

    Материал и особенности монтажа

    Ограничения по выбору материала как такового нет. Это может быть бетон, стекло, металл. Нередко используется комбинирование. Например, в основу конструкции положен стальной каркас, а подступенки, проступи выполнены из дерева. Наиболее востребованным строительным материалом является классика жанра – древесина. Деревянные резные лестницы добавляют уют и тепло в интерьер. Сооружения получаются более легкие по сравнению с металлом и бетоном, что снижает нагрузку на фундамент.

    Пример дизайна и оформления забежной лестницы из дерева

    Чертежи и реальность нередко расходятся, поэтому придется подгонять заготовки при сборке. Стоит отметить основные трудности, которые могут возникнуть при монтаже:

    1. Некачественный материал. Напрямую влияет на срок службы конструкции. Если выбирается дерево, то оно должно быть просушено и иметь класс не ниже первого (допускается один сучок на погонный метр), без видимых трещин и дефектов.
    2. Точность распила. С учетом того, что чертеж выполняется в масштабе, процент погрешности все равно будет присутствовать, поэтому при самостоятельном монтаже следует иметь под рукой инструмент столяра для подгонки деталей.
    3. Уровень. Каждый этап сборки должен выполняться строго по уровню. Это обеспечит ровность каркаса, а в дальнейшем качество конструкции.
    4. Капитальная лестница возводится только после полной усадки дома. Иначе это грозит перекосом конструкции, появлению трещин, скрипа.
    Рейтинг
    ( Пока оценок нет )
    Понравилась статья? Поделиться с друзьями:
    Добавить комментарий

    ;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
